【產品概述】

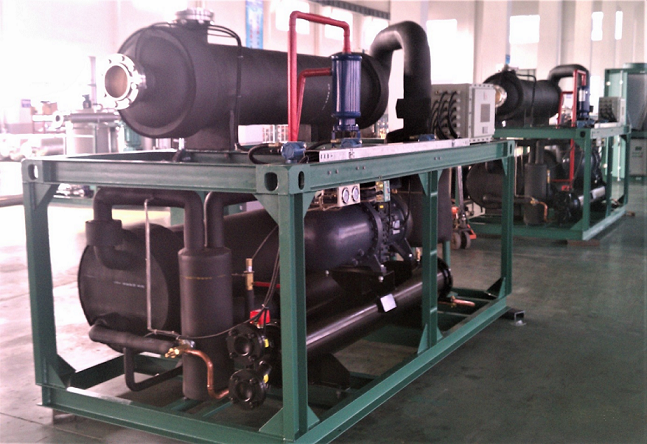

防爆氣體冷干機是一種去除壓縮空氣中所含水分、降低空氣濕度的防爆設備，具有外形美觀、結構緊湊、操作簡單等特點。適用于工廠存在或可能存在ⅡA、ⅡB、ⅡC級，T1～T4組別可燃性氣體、蒸汽與空氣混合形成的爆炸危險場所。
【技術參數】
|
產品類別 |
空氣處理量 |
壓縮機功率 |
冷卻水循環量 |
風機功率 |
產品代號 |
|
Nm3/h |
kW |
t/h |
kW |
|
|
|
水冷型冷干機 |
8~550 |
1.3~95 |
1.0~90 |
--- |
BLGJ |
|
風冷型冷干機 |
6~440 |
1.8~132 |
--- |
0.12~8 |
BLGJF |
|
防爆等級 |
ExdmbibIIBT4 |
||||
【工藝流程】
工作原理:冷凍式空氣干燥機是根據空氣冷凍干燥原理，利用制冷設備使壓縮空氣冷卻到一定的露點溫度，析出該溫度壓力下過飽和部分的水份，并夾帶塵埃，由自動排水器將水排出，從而達到冷卻干燥的目的。
工藝流程分為空氣系統和制冷系統兩個部分:
空氣系統:45℃以下的干氣首先進入能量回收器預冷并除去部分水分，再進入蒸發器，使溫度降至0~10℃（露點溫度），干氣中的水分在此溫度下凝析為液態，再經氣水分離器分離，由自動排水閥將水分排出，而經此處理后的低溫干氣則進入能量回收器，與熱干氣進行換熱，熱干氣預冷，同時自身溫度升高并輸出，即為處理后的干燥氣體。
制冷系統:低溫液態制冷劑在蒸發器中吸收熱量后成為氣態，經氣液分離器后進入壓縮機，壓縮后進入冷凝器，冷凝成高壓液態制冷劑經膨脹閥變?yōu)榈蜏亍⒌蛪阂后w，再進入蒸發器對壓縮氣體冷卻，氣液分離器確保進入壓縮機的制冷劑為氣態，從而保證壓縮機工作正常；由蒸發器后的露點溫度傳感器、PLC、熱氣旁通閥和能調螺桿壓縮機組成能量自動平衡調節系統，確保露點溫度的穩定，并根據干氣系統冷熱負荷的變化，有效地實現能量的合理使用。
